多桿合一——學習上海市道路合桿整治技術導則

　　上海市人民政府辦公廳于2018年4月3日印發《關于開展本市架空線入地和合桿整治工作的實施意見》(滬府辦[2018]21號)，提出貫徹城市管理精細化的工作要求，進一步加強本市架空線和道路立桿管理，逐步消除“黑色污染”，減少道路立桿數量。

　　基本原則——統籌規劃，整合資源：摸清地上、地下現狀，系統規劃，分步實施。充分利用現有資源，加大共建共享力度，統一建設地下信息通信管道，統一建設基于路燈桿的綜合信息桿，統一實施道路上各類城市家具的管理。

　　總體目標——到2020年，完成上海重要區域、內環內主次干道、風貌道路以及內外環間射線主干道約470公里道路架空線入地及合桿整治，實現落線拔桿，并建立架空線入地與合桿整治的長效管理機制，全面實現架空線和道路立桿的精細化管理。

　　資料解讀：

　　選取2018年3月的《上海市道路合桿整治技術導則(試行)》進行摘讀。

　　1、總則

　　適用于本市架空線入地區域的合桿整治，包括道路桿件、箱體及城市家具的整治，新建道路、改擴建道路應參照?qǐng)?zhí)行。

　　2、術語

　　1)綜合桿：道路上可搭載照明、交通、監控、通信等多類設施的桿件。

　　2)綜合機箱：綜合桿上交通、監控、通信等多類設施配套的集成機箱。

　　3、總體要求

　　1)道路照明燈桿作為道路上連續、均勻和密集布設的道路桿件，應作為各類桿件歸并整合的主要載體。

　　2)按照多桿合一、多箱合一和多頭合一的要求，對各類桿件、機箱、配套管線、電力和監控設施等進行集約化設置，實現共建共享，互聯互通。

　　3)綜合桿以及桿上設施、綜合機箱和各類城市家具等應進行系統設計，一路一設計，色彩、風格、造型等應與道路環境景觀整體協調。

　　4)綜合桿、綜合機箱及配套設施應合理預留一定的荷載、接口、機箱倉位和管孔等，滿足未來使用需要。

　　4、桿件整合

　　1)道路上設置的主要桿件包括：道路照明燈桿、交通標志標牌桿、信號燈桿、監控桿、路名牌桿、公共服務設施指示標志牌桿、電車桿、公交站牌桿、停車誘導指示牌桿等。

　　2)在綜合考慮各類桿件布設要求的前提下，應合桿設施如下：道路照明、交通標志標牌、信號燈、監控、路名牌、公共服務設施指示標志牌等。

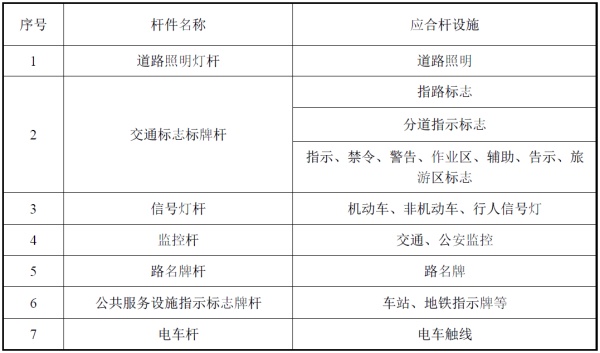

　　常規設施合桿表

　　5、機箱整合

　　1)道路上設置的主要機箱包括：道路照明控制、治安、交通、路政及通信設備等機箱。

　　2)在綜合考慮各類機箱要求的前提下應整合的機箱包括：治安監控、智能卡口、道路交通可變信息標志、交通監控、電子警察、道路監控、流量監測、光纜交接和無線通信等設施的配套機箱。

　　3)各類合箱設施設備應小型化。通信設備機箱應滿足信息系統架空線入地技術標準相關要求。

　　6、設備整合

　　綜合桿上可搭載的治安監控、交通監控等各類攝像頭以及指示、禁令、警告、作業區、輔助、告示、旅游區標志等各種標牌，應當優化整體設計，小型化、減量化。

　　7、布設要求

　　1)綜合桿的布設應按先路口、再路段的順序整體設計，應以設置要求嚴格的市政設施點位(如交通信號燈和電子警察等)為控制點，將要求整合的其他桿件設施移至控制點進行合桿，同時調整上下游桿件間距，整體布局。

　　2)沿道路縱向，路口布設區域進口道布設以下綜合桿：

　　(1)停止線前，靠近人行橫道線處應布設A類綜合桿，可搭載照明和交通信號燈、路名牌、導向牌和監控等設施;

　　(2)停止線往后25~30m處應布設B類綜合桿，可搭載照明和監控等;

　　(3)有分道指示牌布設需求時，可在B 類綜合桿后2 個道路照明燈桿間距處布設C類綜合桿，可搭載照明和分道指示牌等;

　　(4)有大中型指路牌布設需求時，可在B 類綜合桿后3 個道路照明燈桿間距處布設D類綜合桿，可搭載照明和大中型指路牌等。

　　3)沿道路縱向，路口布設區域出口道應布設以下綜合桿：

　　路緣線切點前，靠近人行橫道線處布設A類綜合桿，可搭載照明和交通信號燈、路名牌、導向牌和監控等。

　　4)沿道路縱向，應根據實際需求布設E類綜合桿，可搭載小型指路牌、小型交通標志牌、公共服務設施指示標志牌、監控、環境監測和通信設備等設施。

　　8、桿件分類

　　1)A類桿：主要搭載機動車信號燈;桿體和挑臂預留接口，其他設施可按需搭載，如人行信號燈、電子信息牌、監控設備、路名牌、各類指示標志;

　　2)B類桿：主要搭載視頻監控;桿體和挑臂預留接口，其他設施可按需搭載，如各類小型指示標志;

　　3)C類桿：主要搭載分道指示牌;桿件和挑臂預留接口，其他設施可按需搭載，如各類小型指示標志;

　　4)D類桿：主要搭載大中型指路標志牌;桿體和挑臂預留接口，其他設施可按需搭載，如各類小型指示標志;

　　5)E類桿：主要搭載路段小型道路指示牌，其他設施可按需搭載，如各類小型指示標志;

　　6)F類桿：道路照明燈桿，功能預留，可搭載小型設施設備，如各類小型指示標志、人行信號燈等。

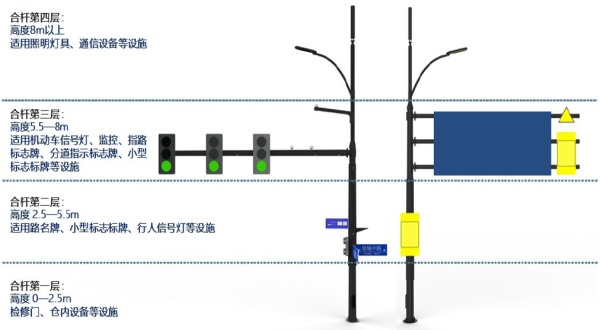

　　9、桿件分層

　　1)合桿第四層：高度8m以上，適用照明燈具、通信設備等設施;

　　2)合桿第三層：高度5.5~8m，適用機動車信號燈、監控、指路標志牌、分道指示標志牌、小型標志標牌等設施;

　　3)合桿第二層：高度2.5~5.5m，適用路名牌、小型標志標牌、行人信號燈等設施;

　　4)合桿第一層：高度0~2.5m，包括檢修門、倉內設備等設施。
