戶外庭院燈施工安裝方案

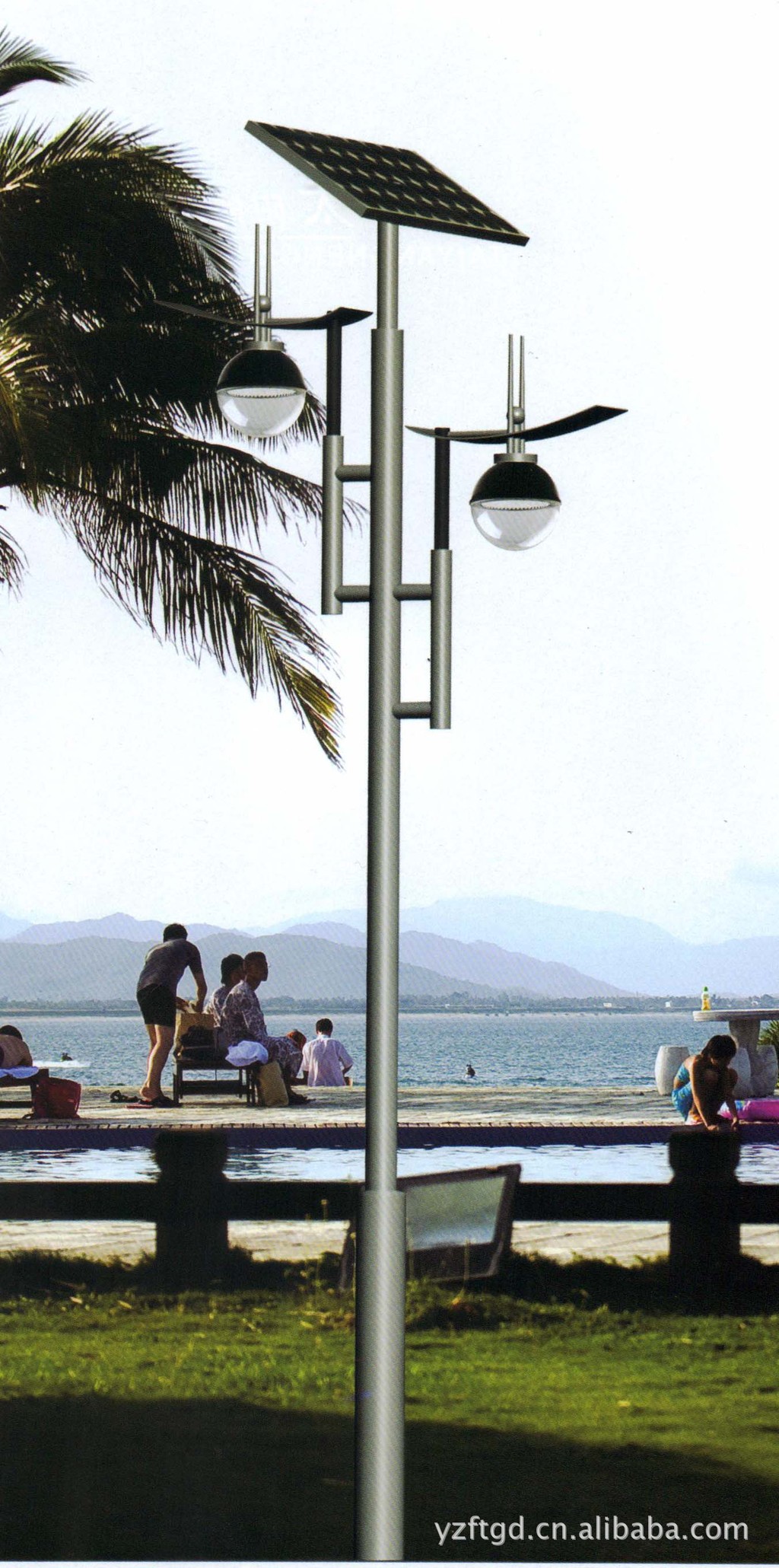

　　庭院燈是戶外照明燈具的一種，通常是指6米以下的戶外道路照明燈具，其主要部件由：光源、燈具、燈桿、法蘭盤、基礎預埋件5部分組成。

　　庭院燈其具有多樣性、美觀性具有美化和裝飾環境的特點，所以也被稱之為景觀庭院燈。主要應用于城市慢車道、窄車道、居民小區、旅游景區，公園、廣場等公共場所的室外照明，提高人們夜間出行的安全性用來增加人們戶外活動的時間，提高生命財產的安全。它還可以改變?nèi)藗兊男那?，提高人的情緒，并且能夠改變?nèi)说挠^念，創造一個明暗相間的調色板般的夜晚。

　　白天，庭院燈可以點綴城市風景；夜晚，庭院燈具既能提供必要的照明及生活便利，增加居民安全感，又能突顯城市亮點，演繹亮麗風格。

　　庭院燈如何安裝呢，益新電氣小編總結了以下的庭院燈安裝步驟：

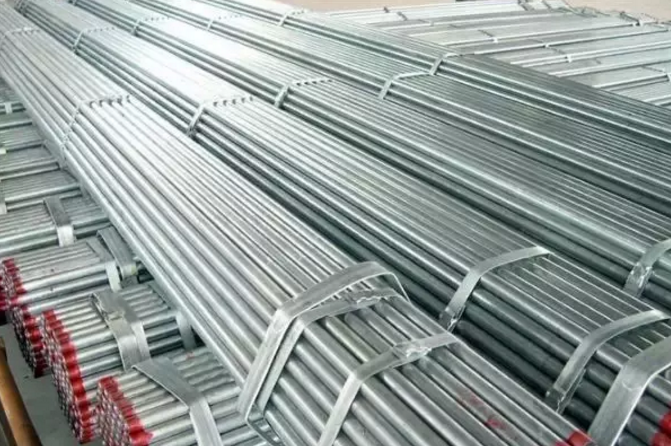

　　1、電線管、鋼管敷設：

　　(1)設計選用電線管、鋼管暗敷，施工按照電線管、鋼管敷設分項工程施工工藝標準進行，要嚴把電線管、鋼管進貨關，接線盒、燈頭盒、開關盒等均要有產品合格證。

　　(2)預埋管要與土建施工密切配合，首先滿足水管的布置，其次按排電氣配管位置。

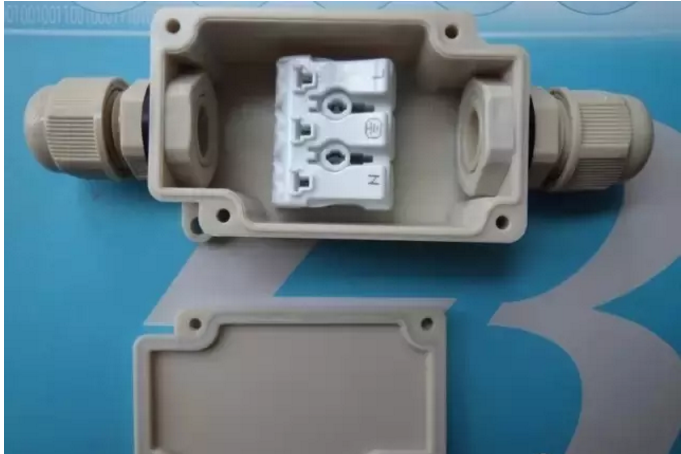

　　(3)室外配電線路采用電纜穿HDPE管埋地敷設，管線埋深0.7m，穿越水系時埋深不小于0.5m，穿越機動車道時穿鋼管敷設。庭園燈線路遇分支時在庭園燈旁設L500.W300.H700過路井，所有線路分支處應采取可靠的防水措施（如采用IP62的防水接線盒）。

　　穿線：

　　管內穿線要嚴把電線進貨關，電線的規格型號必須符合設計要求，并有出廠合格證，到貨后檢查絕緣電阻、線芯直徑直徑、材質和每卷的重量是否符合要求，應按管徑的大小選擇響應規格的護口，尼龍壓線帽、接線鼻子等規格和材質均要符合要求。管內穿線應在建筑結構及土建施工作業完成后進行，先穿帶線，用Φ1.2～2.0MM鐵絲，兩端留10～15CM的余量，然后清掃管道、開關盒、插座盒等的泥土、灰塵。穿線時注意同一交流回路的導線必須穿于同一管內，不同回路、不同電壓和交流與直線的導線，不得穿入同一管內，但以下幾種情況除外：標準電壓為50V以下的回路；同一設備或同一流水作業線設備的電力回路和無特殊防干擾要求的控制回路；同一花燈的幾個回路；同類照明的幾個回路，但管內的導管總數不應多于8根。導線預留長度：接線盒、開關盒、插座盒及燈頭盒為15CM，配電箱內為箱體周長的1／2。

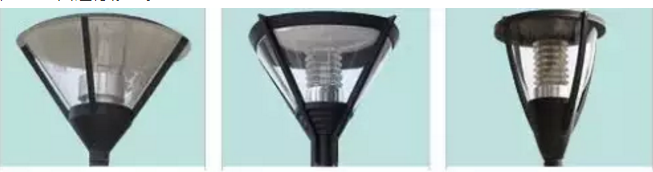

　　2、燈具安裝：

　　(1)燈具、光源按設計要求采用，所有燈具應有產品合格證，燈內配線嚴禁外露，燈具配件齊全。

　　(2)根據安裝場所檢查燈具是否符合要求，檢查燈內配線，燈具安裝必須牢固，位置正確，整齊美觀，接線正確無誤。3KG以上的燈具，必須預鎂吊鉤或螺栓，低于2.4M燈具的金屬外殼應做好接地。

　　(3)安裝完畢，搖測各條支路的絕緣電阻合格后，方允許通電運行。通電后應仔細檢查燈具的控制是否靈活，準備，開關與燈具控制順序相對應，如發現問題必須先斷電，然后查找原因進行修復。

　　3、接地保護與安全措施：

　　(1)接地保護采用TT方式，在室外照明箱周圍設置閉合環狀人工接地裝置，接地極采用50*50*5L2500熱鍍鋅角鋼，連接線采用40*4熱鍍鋅扁鋼，接地極間距5m、埋深0.8m，接地電阻不大于10歐姆。

　　(2)系統內所有燈具接地端子均經PE線可靠連通后與照明箱PE母排連接并接地。

　　(3)為防雷擊過電壓，在室外照明箱內均設置一級電涌保護器。
